WowTalkでウィジェット開発する際のポイント

今回初めて本ブログの執筆を担当することになりました、ラジタです。

今年の初めに入社し、現在アプリ開発チームでAndroidの開発を担当しております。近年IOSやAndroidにおいて、ウィジェット機能が注目されています。ワウトークはチャットでやり取りするユーザが多いため、ホーム画面からすぐにチャットに入れる様、Androidワウトークアプリ開発の新機能として、お気に入り連絡先ウィジェットをリリースする予定です。

今回はこの開発を通じて得た知見をもとに、ウィジェット機能を実装する際のポイントについて簡単に紹介していきます。

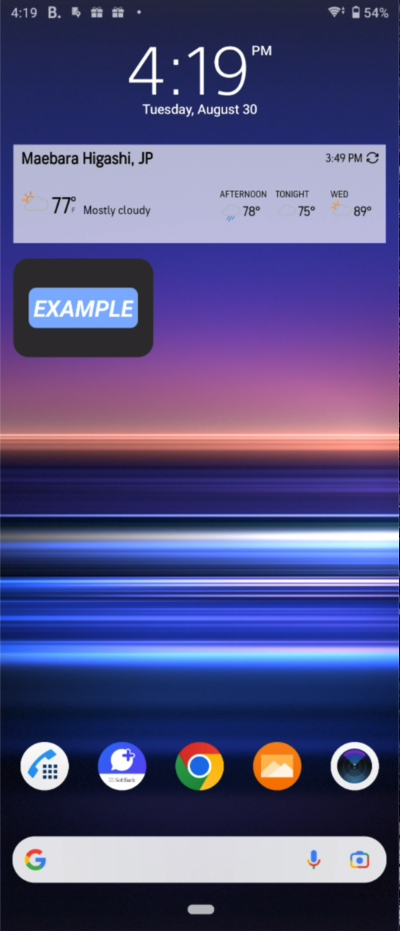

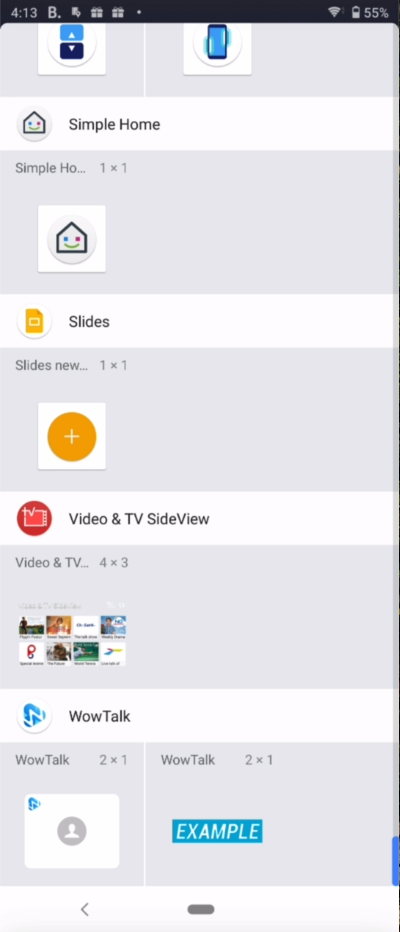

ウィジェットは、ホーム画面上に常に表示されるアプリのショートカット機能のことです。近年IOSでもAndroidでも流行してきているホーム画面のカスタマイズに不可欠な要素です。アプリの特に重要なデータや機能を「ひと目で」確認できるようにし、そうしたデータや機能にユーザーのホーム画面から直接アクセスできるようにするもの、ということができます。ユーザーはウィジェットをホーム画面のパネルからパネルへ移動したり、（サポートされていれば）好みに合わせてサイズを変更してウィジェットに表示される情報量を調整したりできます。Androidスマホにおける利便性の要となる機能といっても過言ではないでしょう。

基本情報

Androidウィジェットを作成するには、以下のものが必要です。

AppWidgetProviderInfo オブジェクト
AppWidgetProvider クラスの実装
ビューのレイアウト

詳細参照：https://developer.android.com/guide/topics/appwidgets?hl=ja

Android Studio から簡単にウィジェット作りましょう！！

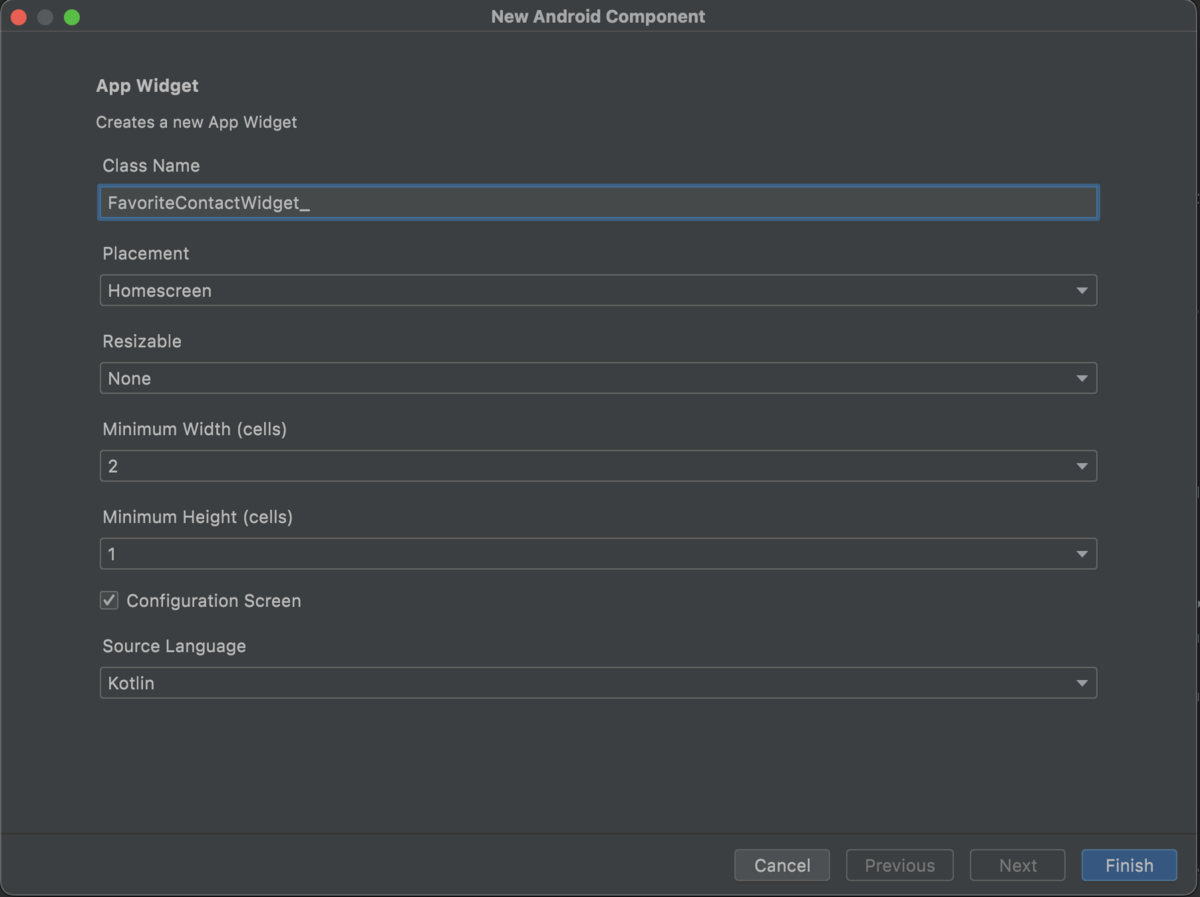

New > Widget > AppWidget からウィジェット追加画面を開けます。

項目名	設定
Class Name	ウィジェットの名前
Placement	[Homescreen, Keyguard,Both] 中から選んでください。
Resizable	[Both , Horizontal , Vertical , none] ウィジェットのサイズ変更できる方法の設定
Minimum Width	ウィジェットの最小幅はセルカウントで追加してください
Minimum Height	ウィジェットの最小高さはセルカウントで追加してください
Configuration Screen	ウィジェット設定画面追加
Source Language	ウィジェットに使用する言語

自動に追加されるウィジェット設定確認しましょう

ウィジェットを作成した時にウィジェット設定ファイルが追加されます。

例：project/res/xml/favorite_contact_widget_info.xml

<?xml version="1.0" encoding="utf-8"?>
<appwidget-provider xmlns:android="<http://schemas.android.com/apk/res/android>"
    android:description="@string/app_widget_description"
    android:initialKeyguardLayout="@layout/test"
    android:initialLayout="@layout/test"
    android:minWidth="110dp"
    android:minHeight="40dp"
    android:previewImage="@drawable/example_appwidget_preview"
    android:resizeMode="horizontal|vertical"
    android:updatePeriodMillis="86400000"
    android:widgetCategory="home_screen" />

項目名	説明
minWidth、minHeight	サイズ。セルをdpで変換して指定
updatePeriodMillis	更新間隔をミリ秒で指定。AlarmManagerなどで自力で更新かける場合は省略可
previewImage	ウィジェット選択一覧画面に表示する画像を指定。省略した場合はアプリアイコンが使用される
initialLayout	表示するレイアウトxmlを指定
configure	配置直後に起動されるActivityを指定。ウィジェット設定画面がない場合は省略可
resizeMode	ホーム画面に配置されたウィジェットをロングタップすることでサイズ変更する場合に指定
widgetCategory	Android 5未満ではロック画面にも配置できたが現在はホーム画面のみの指定

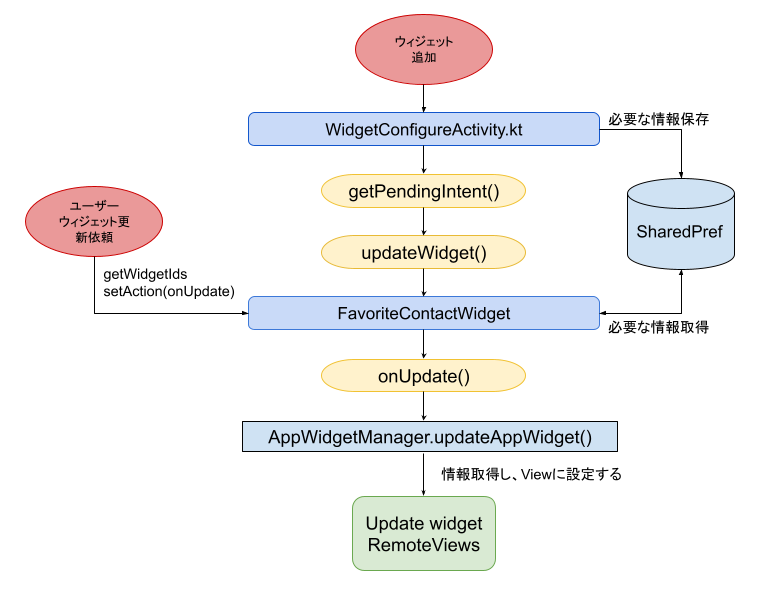

ウィジェット追加する場合のクラスの役割

ユーザーからウィジェット追加する際のフローになります。WidgetConfigureActivityでユーザからの追加設定をSharedPreferencesに保存しFavoriteContactWidgetクラスを呼びます。FavoriteContactWidgetで追加情報取得して、AppWidgetManagerへウィジェットの更新を依頼します

	説明
WidgetConfigureActivity.kt	Widgetの設定管理Activity
getPendingIntent()	別のActivityから情報取得
updateWidget()	AppWidgetProviderに情報渡す
Widget.kt	AppWidgetProviderクラス
onUpdate()	appWidgetManagerからWidgetId取得
updateAppWidget()	RemoteViewを更新（WidgetUIの更新）

別のActivityからウィジェットアップデートを呼ぶ方法

intentにsetActionとAppWidgetManager.ACTION_APPWIDGET_UPDATEを設定し、AppWidgetManagerからidsを取得してブロードキャストでWidgetクラスに渡します。

FavoriteContactWidgetクラスのonUpdate関数でidsを受け取って各ウィジェットの新しい情報を取得しウィジェットUI更新依頼をAppWidgetManagerに渡します。

public void updateWidgets(){
    Intent intent = new Intent(this, FavoriteContactWidget.class);
    intent.setAction(AppWidgetManager.ACTION_APPWIDGET_UPDATE);
    int[] ids = AppWidgetManager.getInstance(this).getAppWidgetIds(new ComponentName(this, FavoriteContactWidget.class));
    intent.putExtra(AppWidgetManager.EXTRA_APPWIDGET_IDS, ids);
    sendBroadcast(intent);
}

実装時に困った点

①ウィジェット自動更新はどのタイミングで行うのか

今回のワウトークに追加したウィジェットの情報（連絡先ユーザのプロフィル写真、名前）は更新が必要でしたので、どのタイミングで自動更新されるか困ったので詳しく調べてみました。

AppWidgetProviderInfo.xmlの中のandroid:updatePeriodMillis="86400000"でミリ秒設定しても上手く行きませんでした。どのタイミングからカウントされるのか分からず、自動更新されるタイミングがバラバラだったので、詳しく調べてみました。

調査した結果としては”実際の更新が正確に行われるとは限りません”とオフィシャルAndroid仕様書に書いてありました。

自分の中で実装を確認したところ、ウィジェット追加したタイミングから開始するケースが多かったです。

参照:https://developer.android.com/develop/ui/views/appwidgets#other-attributes

② ウィジェット情報はどこに保存すれば良いのか

複数お気に入りウィジェット追加した場合にそのウィジェットに関しての情報どこで保存した方が良いか悩んでました。

時計などのウィジェットの場合は、別に情報を保存する必要がありません。しかし、今回開発したワウトークのお気に入りの連絡先ウィジェットでは、ユーザの名前と画像を表示することと、タップした瞬間にお気に入りの連絡先のルームを開くことができる様にするための実装だったので、ユーザーのIDとWidgetIDを保存する必要がありました。

ウィジェット情報の保存方法は二通りあります。

⑴ ローカルデータベースに保存する（詳しく複数の情報を保存する）

⑵ SharedPreferencesに保存する（IDや少ない値を保存する）

ID2つほどでしたら、データベースに入れるよりも、SharedPreferencesに保存することが推奨されています。

③ ウィジェット設定からMainアプリの別のActivityを開く際、MainActivityを開けたりしまうこと

今回はウィジェット設定の画面で別のContactActivityを開いてからお気に入りコンタクトの情報を選択する方法であり、ウィジェット設定開く時はアプリ全体（MainActivity）を開けてしまう問題が発生した上で下の方向で解決できました。

ウィジェット設定から呼び出すActivityのAndroidManifest中のLaunchMode設定はandroid:launchMode="singleTask"にする必要がありました。

修正前　　　　　　　　　　　　　　　修正後　
